Medidor de flujo másico de gas térmico para sistemas de control de procesos

Medidor de flujo másico de gas térmico para sistemas de control de procesos

Detalles del producto

Nombre de la marca: COWELL

Model Number: FLR Series

Pago y términos de envío

Cantidad de orden mínima: 1

Detalles de empaquetado: Cartón duro

Tiempo de entrega: 3-10 días hábiles

Condiciones de pago: T/T

Consiga el mejor precio
Contacto ahora
Especificaciones
Resaltar:

Medidor de flujo másico

,

Medidor de flujo másico de gas térmico

Fuente de alimentación:
24V o 220VCA
Diámetro:
15 mm a 2000 mm
Salida del transmisor:
4-20 mA; Legumbres; RS485 Modbus RTU; CIERVO
Temperatura del pulsador:
-40℃~220℃
Exactitud:
+-1-2,5%
Fuente de alimentación:
24V o 220VCA
Diámetro:
15 mm a 2000 mm
Salida del transmisor:
4-20 mA; Legumbres; RS485 Modbus RTU; CIERVO
Temperatura del pulsador:
-40℃~220℃
Exactitud:
+-1-2,5%
Descripción

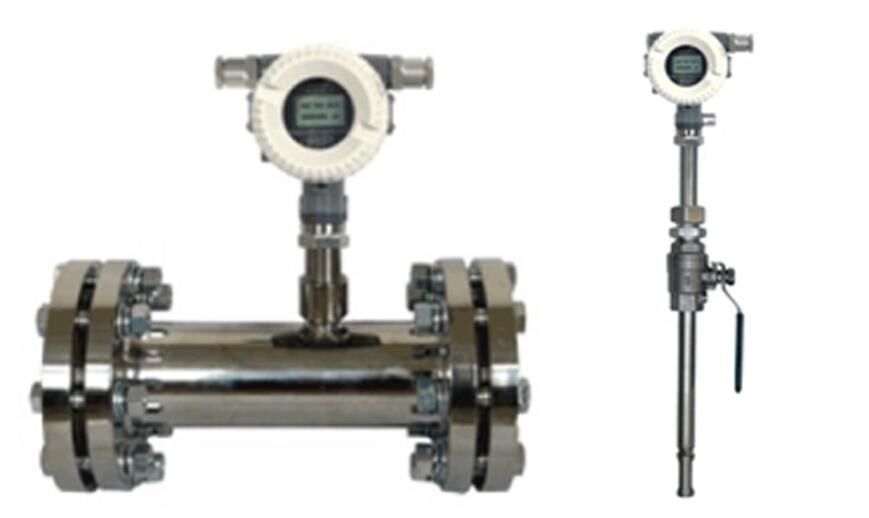

Caudalímetro másico de gas térmico serie FLR



Descripción


Un medidor de flujo másico de gas térmico está diseñado según el principio de difusión térmica y utiliza el método de diferencia de temperatura constante para medir gases con precisión. Presenta un tamaño compacto, alta digitalización, fácil instalación y medición precisa.

La sección del sensor consta de dos sensores de temperatura de resistencia de platino de grado de referencia. Durante el funcionamiento, un sensor mide continuamente la temperatura del medio T1; el otro se autocalienta a una temperatura T2 superior a la temperatura del medio y se utiliza para detectar la velocidad del flujo del fluido, conocido como sensor de velocidad.

La diferencia de temperatura es ΔT = T2 – T1, donde T2 > T1. Cuando el fluido fluye, las moléculas de gas chocan con el sensor y se llevan el calor de T2, lo que hace que su temperatura baje. Para mantener un ΔT constante, se debe aumentar la corriente de suministro a T2. Cuanto más rápido fluye el gas, más calor se lleva. Existe una relación funcional fija entre el caudal de gas y el aumento de calor, que es la base del principio de diferencia de temperatura constante.




Ventajas


  • Es un verdadero medidor de flujo másico que no requiere compensación de temperatura o presión para medir el flujo de gas, lo que garantiza un funcionamiento sencillo y preciso. Puede proporcionar flujo másico de gas o flujo volumétrico estándar.

  • Presenta una amplia relación de reducción y puede medir velocidades de gas desde 100 Nm/s hasta 0,1 Nm/s, lo que lo hace adecuado para la detección de fugas de gas.

  • Tiene una excelente resistencia a las vibraciones y una larga vida útil. El sensor no contiene piezas móviles ni componentes sensibles a la presión, lo que garantiza que la precisión de la medición no se vea afectada por las vibraciones.

  • Es fácil de instalar y mantener. En condiciones de campo adecuadas, la instalación y el mantenimiento se pueden realizar sin detener la producción (se requiere una personalización especial).

  • Adopta un diseño totalmente digital, que proporciona mediciones precisas y fácil mantenimiento.

  • Con comunicación RS-485 o HART, admite la automatización de fábrica y la integración de sistemas.



Especificaciones técnicas


Actuación

Parámetro técnico

Modo estructura

Tipo de inserción

Tipo de tubería

Medio

Todo tipo de gas (exceptoAcetileno)

Rango de flujo

DN80~4000mm

DN15~2000mm

Velocidad

0,1~100 Nm/s

Exactitud

+-1~2,5%

Temperatura de trabajo

Sensor -40~ +220  Convertidor -20~+45

Presión de trabajo

 2,5 MPa

 4.0Mpa

Fuente de alimentación

CC 24 V o 220 V CA ≤ 18 W

Velocidad de respuesta

1S

Señal de salida

4~20mA, Pulsos, RS-485, Protocolo Hart

Alarma

1-2 Relé de ruta contacto normalmente abierto, 10A/220VAC;5A/30VDC

Tipo de estructura

Compacto o Separado

Material de tubería

Acero al carbono, Acero inoxidable, Plástico

Mostrar contenidos

Caudal másico, caudal volumétrico en condiciones estándar, caudal acumulativo, tiempo estándar, tiempo de funcionamiento acumulativo, caudal, etc.

Clase de protección

IP65



Rango de flujo


Tubería

Tipo

Diámetro

Presión
(MPa)

Rango de flujo de aire
Nm³/h

Rango de flujo de hidrógeno
Nm³/h

Instalación Sizmimilímetros

DN15

1.6

0,65~65

0,1~10

200

DN25

1.6

1,75~175

0,28~28

200

DN32

1.6

2,9~290

0,45~45

200

DN40

1.6

4,5~450

0,7~70

200

DN50

1.6

7~700

1.1~110

200

DN65

1.6

12~1200

1,85~185

260

DN80

1.6

18~1800

2,8~280

260

DN100

1.6

28~2800

4,7~470

260

DN125

1.6

44~4400

7~700

260

DN150

1.6

63~6300

9.4~940

260

DN200

1.6

100~10000

18.8~1880

260

DN250

1.6

170~17000

28.2~2820

300

DN300

1.6

250~25000

40,6~4060

300



Tipo de inserción

Diámetro

Presión
(MPa)

Rango de flujo de aire
 Nm³/h

Rango de flujo de hidrógeno
Nm³/h

Tamaño de instalaciónmilímetros

DN80

1.6

0,65~65

0,1~10

Tamaño del orificio de la tubería 20MM

DN100

1.6

1,75~175

0,28~28

DN125

1.6

2,9~290

0,45~45

DN150

1.6

4,5~450

0,7~70

DN200

1.6

7~700

1.1~110

DN250

1.6

12~1200

1,85~185

DN300

1.6

18~1800

2,8~280

DN300

1.6

28~2800

4,7~470

DN350

1.6

44~4400

7~700

DN300

1.6

63~6300

9.4~940

DN300

1.6

100~10000

18.8~1880

DN350~DN1000

1.6

...

...
