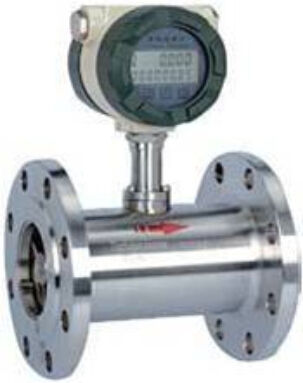

Diámetro 4 a 200 mm Medidor de flujo de la turbina para medición precisa del agua

Diámetro nominal (mm)

método de conexión

4,6,10,15,20,25,32,40 (conexión de la banda de rodadura)

15,20,25,32,40 (conexión de la banda de rodamiento y de la brida)

50,65,80,100,125,150,200 (conexión de las bridas)

Clase de exactitud

La precisión regular es ± 1% R, ± 0,5% R.

Precisión máxima ±0,2% R

Rate de rango de medición

1:10,1:15,1:20

Material del instrumento

Acero inoxidable 304; acero inoxidable 316L; etc.

Temperatura media ((°C)

-20 °C y +120 °C

Condiciones ambientales

Temperatura: -10 °C + 55 °C,

Humedad relativa: 5%~90%

Presión atmosférica: 86 ∼ 106 Kpa

Salida de la señal

Sensor: señal de frecuencia de pulso,

Bajo nivel≤0,8V

niveles elevados ≥ 8V.

Transmisor: señal de corriente

4×20 mA de corriente continua

dos cables

Potencia de suministro

Sensor: +12V CC, +24V CC (opcional)

Transductor: +24 V de corriente continua

Métro de tipo de pantalla de escena: célula de litio de 3,2 V

Línea de transmisión de señal

STVPV 3 × 0,3 (tres cables), 2 × 0,3 (dos cables)

Distancia de transmisión

≤ 1000 m

Interfaz de línea de señal

El hilo interno es M20×1.5

Clase a prueba de explosión

ExdIIBT6

Clase de protección

Protección IP65

En el caso de las

Diámetro

(mm)

RRate de flujo regular (m)³/h)

- ¿ Por qué?velocidad de flujo de expansión

(m³/h)

Rpresión de tolerancia regular (Mpa)

Presión de tolerancia especial (Mpa)

(conexión de brida)

DN4

0.04 ¢0.25

0.04 ¢0.4

6.3

12, 16, 25

DN6

0.1 ¢0.6

0.06 ¢0.6

6.3

12, 16, 25

DN10

0.2 ¢1.2

0.15 ¢1.5

6.3

12, 16, 25

DN15

0.6·6

0.4 ¢ 8

6.3, 2.5 (flanca)

4.0, 6.3, 12, 16, 25

DN20

0.8·8

0.45 ¢ 9

6.3, 2.5 (flanca)

4.0, 6.3, 12, 16, 25

DN25

1 ¢ 10

0.5 ¢ 10

6.3, 2.5 (flanca)

4.0, 6.3, 12, 16, 25

DN32

1.5 ¢15

0.8 ¢15

6.3, 2.5 (flanca)

4.0, 6.3, 12, 16, 25

DN40

2 ¢ 20

1 ¢ 20

6.3, 2.5 (flanca)

4.0, 6.3, 12, 16, 25

DN50

4 ¢ 40

2 ¢ 40

2.5

4.0, 6.3, 12, 16, 25

DN 65

7 ¢ 70

4 ¢ 70

2.5

4.0, 6.3, 12, 16, 25

DN 80

10 ¢ 100

5 ¢ 100

2.5

4.0, 6.3, 12, 16, 25

DN100

20 ¢ 200

10 ¢ 200

2.5

4.0, 6.3, 12, 16, 25

DN125

25 ¢ 250

13 ¢ 250

1.6

2.5, 4.0, 6.3, 12, 16

DN 150

30 ¢ 300

15 ¢ 300

1.6

2.5, 4.0, 6.3, 12, 16

DN200

80... 800

40 ¢ 800

1.6

2.5, 4.0, 6.3, 12, 16
