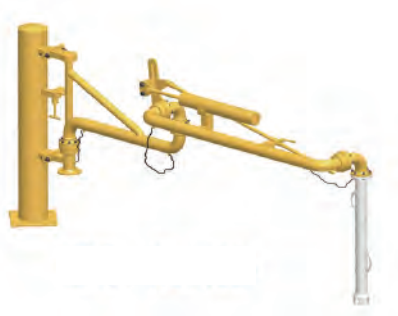

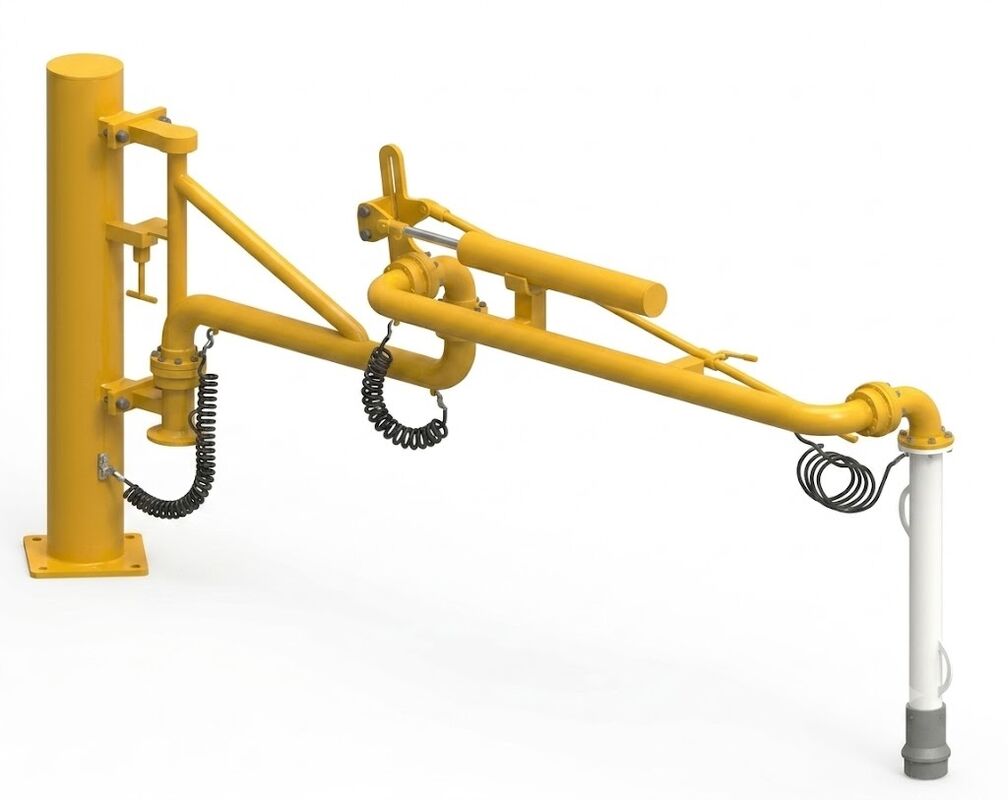

Brazo de carga superior con un solo brazo

Brazo de carga superior con un solo brazo

Descripción

El brazo de carga superior de un brazo está diseñado específicamente para operaciones de carga y descarga con tapa abierta en camiones cisterna y vagones.

Al permitir la transferencia de líquidos a granel a través del alcantarillado superior del petrolero, ofrece una solución versátil, fácil de usar y confiable

para aplicaciones de manipulación de líquidos en los sectores químico, petrolero e industrial.

Especificaciones

Diámetro nominal: DN40DN250
Presión de diseño: -0,06 MPa ∼2,5 MPa
Temperatura de diseño: -40°C+230°C
Material de las tuberías:de aluminio/Acero al carbono/acero inoxidable/PTFE revestido
Materiales para tuberías de caída: aleación de aluminio u otros materiales

Características

· el Diseño de giro flexible:
El conjunto de tuberías incorpora cuatro juntas giratorias, lo que proporciona una excelente flexibilidad y permite que el brazo de carga llegue a los petroleros

situados en cualquier lugar dentro del ámbito de operación designado.

· el Opción de tubería de caída telescópica:
Para las aplicaciones en las que participan buques cisterna de alto perfil se recomienda un tubo telescópico para permitir el llenado de abajo hacia arriba, reduciendo la turbulencia.

y mejora de la eficiencia de carga.

· el Efecto reducido de salpicaduras y oleadas:
Se puede instalar un deflector de tubería de caída o una salida de tubería con ángulo de 45 ° para minimizar las salpicaduras y las oleadas de líquido, lo que ayuda a proteger al petrolero

La estructura y la seguridad de las operaciones de llenado son más fluidas.

· el Bloqueo seguro de la posición de trabajo:
Se dispone de un mecanismo de bloqueo del brazo exterior para mantener el brazo de carga en posición de funcionamiento durante las operaciones de carga.

· el Bloqueo de la posición de estacionamiento seguro:
Un mecanismo de bloqueo del brazo interno mantiene el brazo de carga seguramente fijado en la posición de estacionamiento cuando no se utiliza.

· el Funcionamiento sin problemas y equilibrado:
El sistema de contrapeso del cilindro de resorte compensa el peso del brazo exterior y de los componentes delanteros, lo que permite una

movimiento vertical estable.

· el Desagüe eficiente de las líneas:
Se integra un interruptor de vacío para facilitar el drenaje rápido del sistema de tuberías y evitar la retención de líquido después del funcionamiento.

· el Protección estática mejorada:
Se incorpora un dispositivo de puesta a tierra antiestática para disipar eficazmente las cargas estáticas y las corrientes perdidas generadas por el flujo de fluido durante la carga y

las operaciones de descarga y mejora de la seguridad operativa.

Accesorios opcionales

· el Alarma de puesta a tierra estática:
Proporciona alertas visuales y auditivas si el petrolero no está correctamente aterrizado, evitando la acumulación estática.

· el Alarma de nivel del tanque:
Activará una salida de alarma o señal cuando el nivel de líquido supere el límite preestablecido.

· el Bombas sumergibles:
Se usa para bombear líquidos fuera del tanque.

· el Configuraciones personalizadas:
Las opciones adicionales están disponibles a petición.
