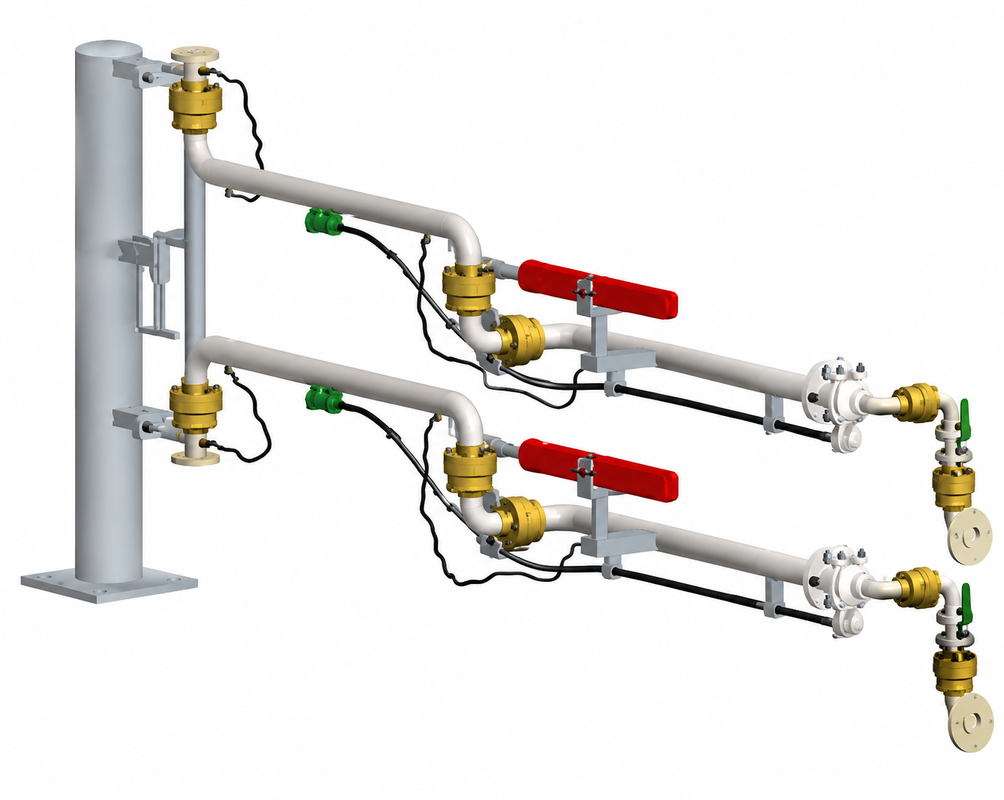

Brazo de carga superior con recuperación de vapor

Brazo de carga superior con recuperación de vapor

Descripción

Diseñado para aplicaciones de carga superior de circuito cerrado, este brazo de carga de recuperación de vapor proporciona seguro y fiable

El sistema integrado de retorno de vapor captura y absorbe los fluidos volátiles y tóxicos en los camiones cisterna y los vagones.

Recupera los vapores altamente volátiles durante la carga, reduciendo la pérdida de productos, las emisiones y el impacto ambiental.

Especificaciones

Diámetro nominal: DN50 DN200 (fase líquida), DN50 DN100 (fase gaseosa)
Presión de diseño: -0,06 MPa ∼2,5 MPa
Temperatura de diseño: -40°C+230°C
Material de las tuberías: acero al carbono/acero inoxidable/PTFE revestido
Materiales para tuberías de caída: aleación de aluminio u otros materiales

Características

· el Diseño de giro flexible:
El conjunto de tuberías está equipado con cuatro juntas giratorias, que proporcionan una excelente flexibilidad y permiten la

el brazo de carga para llegar a los petroleros situados en cualquier lugar dentro de la envolvente de funcionamiento.

· el Opción de tubería de caída telescópica:
En el caso de los buques cisterna de alto perfil, se puede disponer de un tubo telescópico de caída para permitir el llenado de abajo hacia arriba, reduciendo la carga de los buques cisterna.

la turbulencia y la mejora de la eficiencia de carga.

· el Reducción de los efectos de las salpicaduras y las oleadas:
Se puede instalar un deflector de caída de tubería o una salida de tubería de llenado con ángulo de 45° para minimizar las salpicaduras y las oleadas.

ayudar a proteger la estructura del tanque durante las operaciones de carga.

· el Bloqueo de la posición de estacionamiento segura:
Un mecanismo de bloqueo del brazo interno mantiene el brazo de carga en la posición de estacionamiento cuando no se utiliza.

· el Funcionamiento sin problemas y equilibrado:
El sistema de contrapeso del cilindro de resorte compensa el peso del brazo exterior y del frente

los componentes, garantizando un movimiento vertical suave y sin esfuerzo.

· el Desagüe eficiente de las tuberías:
Se integra un interruptor de vacío para permitir un drenaje rápido del sistema de tuberías y evitar la retención de líquido después del funcionamiento.

· el Protección estática mejorada:
Un dispositivo antiestático disipa eficazmente las cargas estáticas y las corrientes perdidas generadas por el flujo de fluido a través de la

sistema de tuberías durante las operaciones de carga y descarga.

· el Contención de vapor confiable:
El brazo de carga está equipado con un cono de sellado para la conexión segura del alcantarillado y una manguera de retorno de vapor flexible para el vapor

Recuperación, prevención de la liberación de vapores peligrosos y mejora de la seguridad ambiental.

· el Bloqueo opcional de la posición de trabajo:
Se puede instalar opcionalmente un mecanismo de bloqueo del brazo exterior para fijar el brazo de carga en posición de funcionamiento.

· el Mejora del funcionamiento del sellado:
Se puede disponer de un cilindro de presión para asegurar un sellado estrecho y fiable entre el cono y el alcantarillado del tanque.
