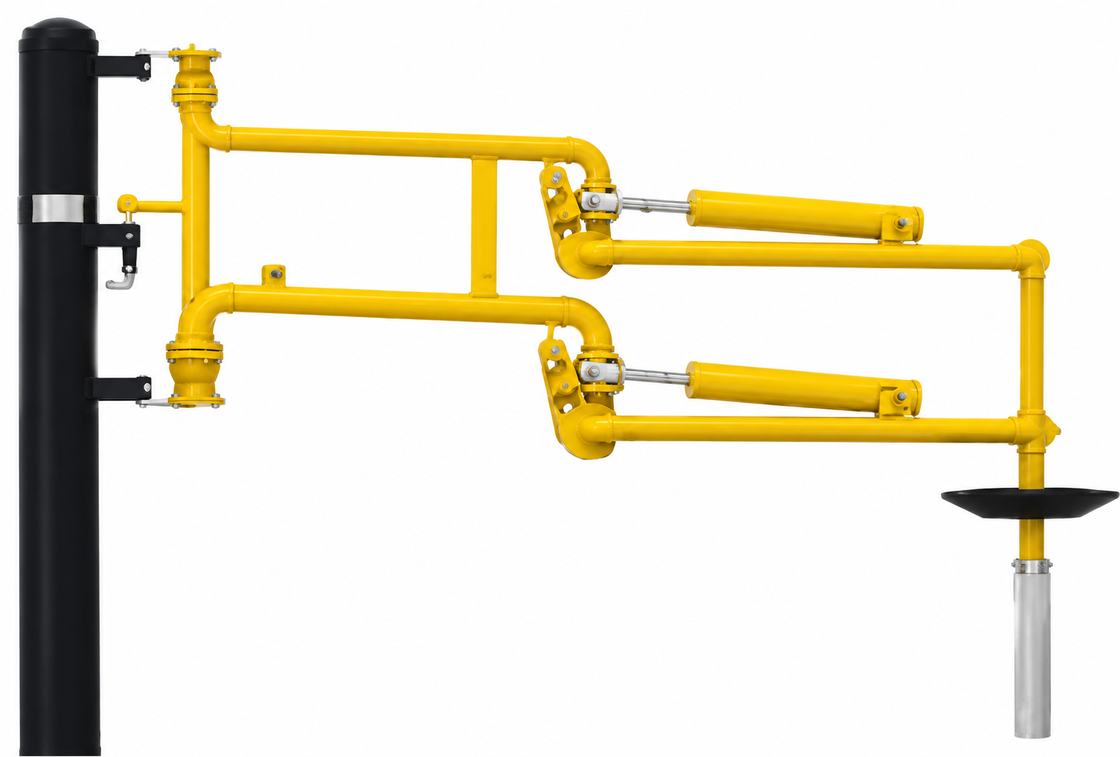

Brazo de carga superior con brazos dobles

Brazo de carga superior con dos brazos

Descripción

Este sistema de carga de doble brazo, diseñado para operaciones de carga superior de circuito cerrado y recuperación de vapor, permite la

transferencia segura de líquidos volátiles, peligrosos y tóxicos hacia y desde camiones cisterna y vagones, minimizando al mismo tiempo el vapor

las emisiones y garantizar la seguridad de los operadores.

Especificaciones

Diámetro nominal: DN50 DN200 (fase líquida), DN50 DN100 (fase gaseosa)
Presión de diseño: -0,06 MPa ∼2,5 MPa
Temperatura de diseño: -40°C+230°C
Material de las tuberías: acero al carbono/acero inoxidable/PTFE revestido
Materiales para tuberías de caída: aleación de aluminio u otros materiales

Características

· el Configuración de giro flexible:
El conjunto de tuberías está equipado con cuatro juntas giratorias, que proporcionan una excelente flexibilidad y permiten la carga

el brazo para alcanzar los petroleros situados en cualquier lugar dentro de la envolvente de operación.

· el Bloqueo de la posición de estacionamiento segura:
Un mecanismo de bloqueo del brazo interno mantiene el brazo de carga en la posición de estacionamiento designada cuando no está en funcionamiento.

· el Movimiento suave y equilibrado:
El sistema de contrapeso del cilindro de resorte compensa el peso del brazo exterior y de los componentes delanteros.

garantizar un movimiento vertical suave y sin esfuerzo.

· el Desagüe eficiente de las tuberías:
Se integra un interruptor de vacío para permitir un drenaje rápido del sistema de tuberías y evitar la retención de líquido después de las operaciones de carga.

· el Protección estática mejorada:
Un dispositivo antiestático disipa eficazmente las cargas estáticas y las corrientes perdidas generadas por el flujo de fluido a través del sistema de tuberías

durante las operaciones de carga y descarga, mejorando la seguridad operativa.
